Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины или более чувствительной двухпластинчатой мембраны, один конец которой запаян в держатель, а другой через тягу связан с трибко-секторным механизмом, преобразующим линейное перемещение упругого чувствительного элемента в круговое движение показывающей стрелки.
Номинальный диаметр корпуса:50 / 63 / 100 / 160 мм
Диапазон измерений:0...0,6 / 0...1 / 0...1,6 / 0...2,5 / 0...4 / 0...6 / 0...10 / 0...16 / 0...25 / 0...40 / 0...60 / 0...100 / 0...160 / 0...250 / 0...400 / 0...600 / 0...1000 (кгс/см2 или bar)
Класс точности по ГОСТ 2405-88:1,5 / 2,5
Рабочая температура:окружающей среды -60...+70°C
измеряемой среды макс. +160°C
измеряемой среды макс. +160°C
Класс защиты по ГОСТ 14254-96:IP40 / IP43
Рабочее давление:Диапазон измерений избыточного давления должен быть от 25% до 75% диапазона показаний. Диапазон измерений вакуумметрического давления должен быть равен диапазону показаний
Штуцер:медный сплав
Присоединение:радиальное и осевое
Резьба присоединения:М12х1,5 / М20х1,5 (шкала в кгс/см2) или
G1/4" и G1/2" (шкала в bar)
G1/4" и G1/2" (шкала в bar)
Механизм:медный сплав
Измерительный элемент:трубчатая пружина, медный сплав
Корпус и кольцо:кольцо стальное, крепление винтовое
Циферблат:алюминиевый, белого цвета
с ограничительным штифтом, шкала черная
с ограничительным штифтом, шкала черная
Стекло:приборное стекло
Межповерочный интервал:2 года
Средний срок службы10 лет
Гарантия:24 месяца
| Модельный ряд | Номинальный диаметр | Положение присоединения |
| МЕТЕР ДМ 02 | 50, 63 мм | радиальное, осевое |
| МЕТЕР ДМ 02 | 100, 160 мм | радиальное |

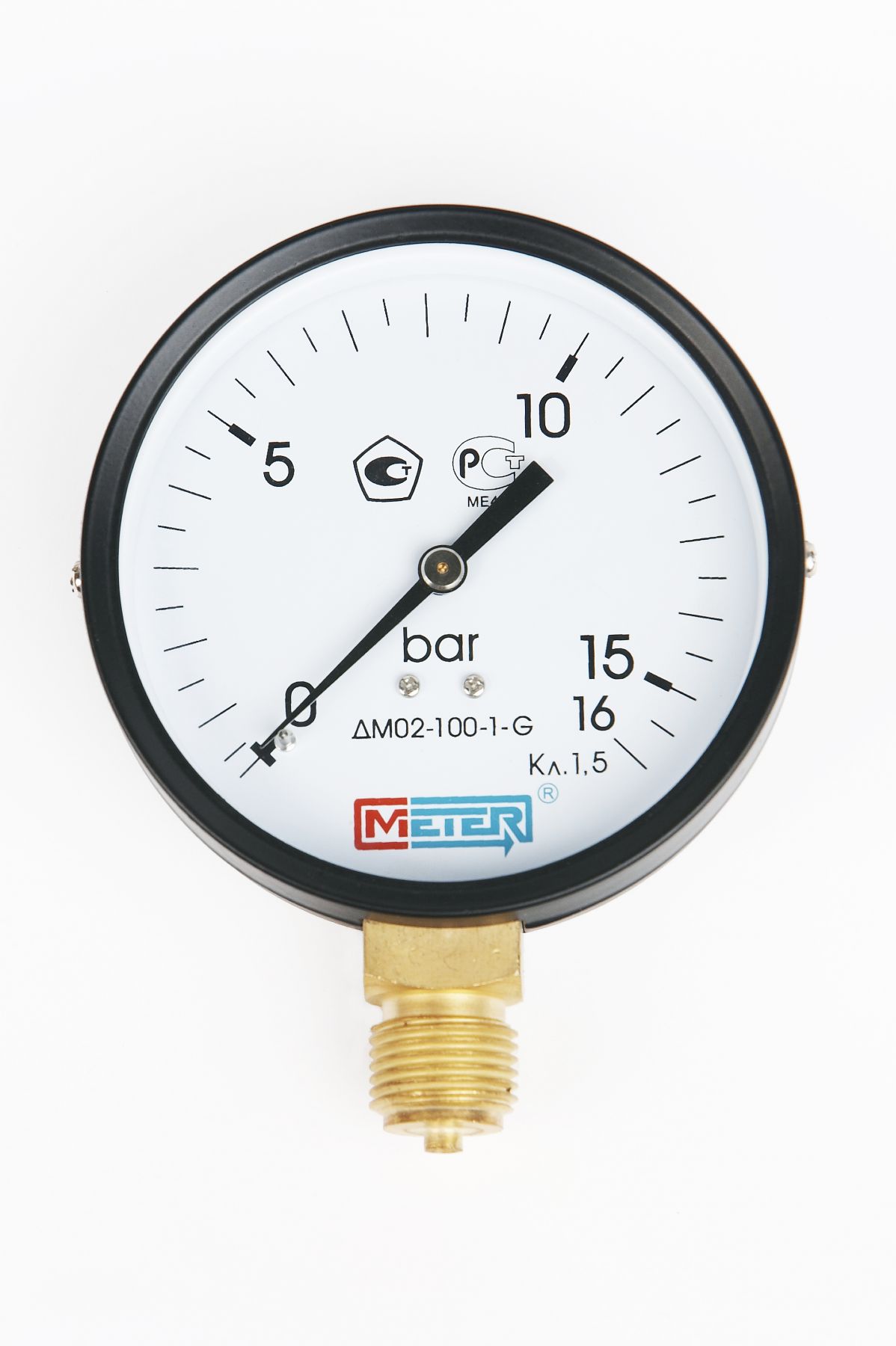

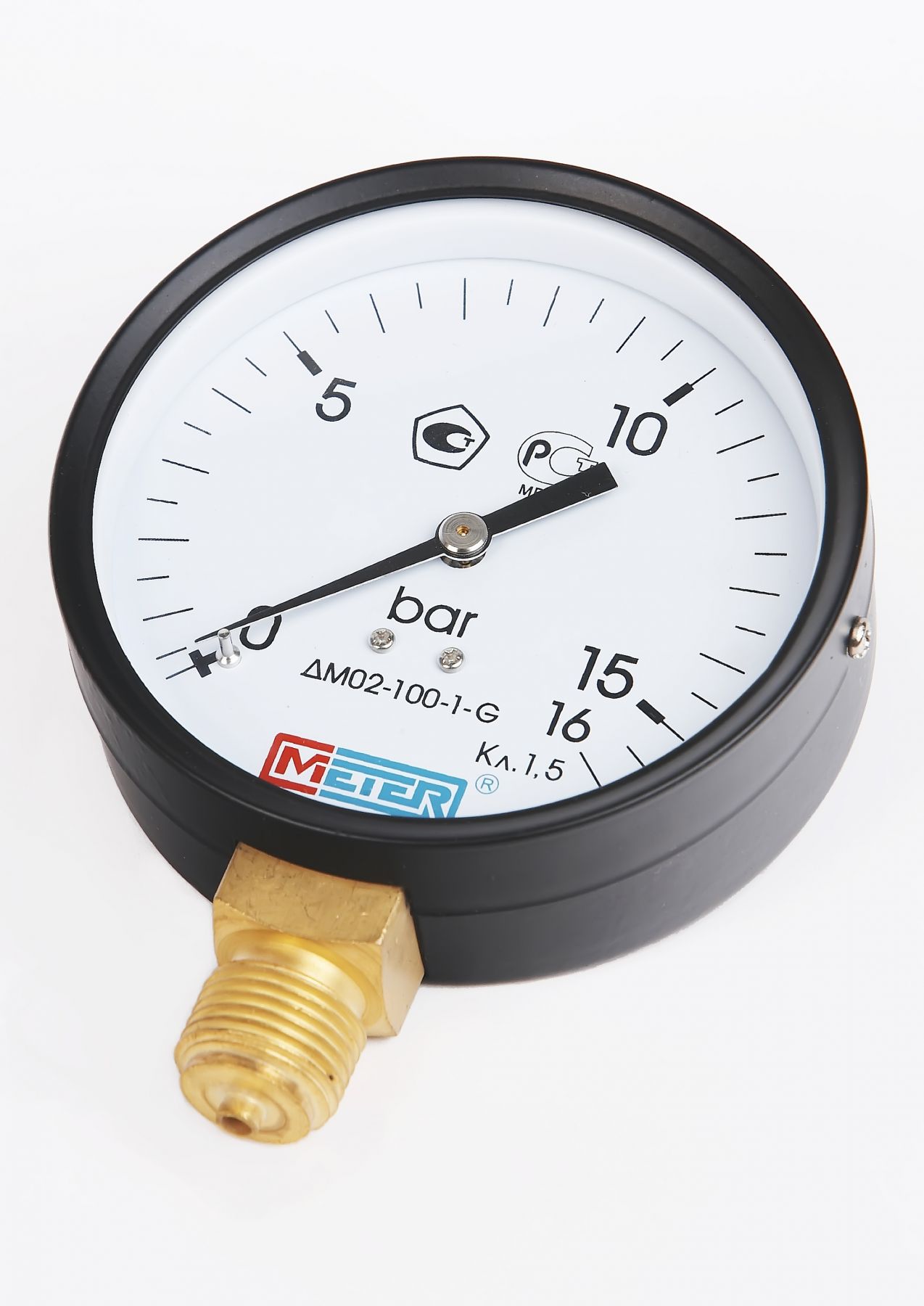

ДМ 02 относится к общетехническому типу манометров. Он может различать давление в жидких и газообразных средах в пределах условленных значений. Главное условие использования – отсутствие кристаллизации вещества на медных деталях манометра Метер ДМ 02.
В то же время устройство достаточно устойчиво к общим колебаниям показателей окружающей и измеряемой сред, как и предполагается у этого типа манометров:
- Температура. Манометр Метер ДМ 02 обеспечивает точность измерений в указанном диапазоне, когда температура окружающей среды не ниже -60оС и не выше +70ОС. Максимальная допустимая температура измеряемой среды должна составлять +160оС.
- Вибрация. Манометр Meter устойчив к вибрационным нагрузкам. Поэтому он может использоваться на транспорте, котлах, теплоузлах и газовых баллонах, а также других устройствах.
- Среды. С помощью устройства можно в равной степени эффективно измерять показатель избыточного давления воды, бензина и керосина, масла, газообразных веществ.
- Рабочее давление. Измеряемое избыточное давление должно составлять от 25% до 75% измеряемого диапазона. При этом диапазон измерений вакуумметрического давления также должен соответствовать диапазону показаний манометра Meter.
- Класс защиты. Благодаря медному сплаву, использованному для внутренних деталей и металлическому корпусу прибор обладает классом защиты IP40/IP43 в соответствии с ГОСТом 14254-96.
Номинальный размер устройства – от 50 до 100 мм, вес может составлять до 0,8 кг. Манометр Метер ДМ 02 соответствует классу точности 1,5 или 2,5 в зависимости от комплектации. Максимальный диапазон измерений может составлять от 0...0,6 до 0...1000 bar. Расположение шкалы и указателей у манометров Meter радиальное. Все данные указываются черным цветом на белом фоне для удобства считывания показаний. Циферблат выполнен из алюминия и закрыт приборным стеклом.
Срок годности этого типа манометров составляет до 10 лет. После этого необходима плановая замена устройства. Однако, гарантийный срок – 24 месяца. Каждые 2 года прибор нуждается в плановой проверке, чтобы избежать возможных погрешностей в измерении избыточного давления.
